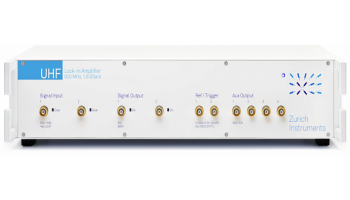

UHFLI锁相放大器
Zurich锁相放大器
UHFLI是一款数字锁相放大器，可测量的频率范围从直流到600 MHz之间。除了能提供所有商用锁相放大器中最高的操作频率之外，UHFLI还能提供 30 ns 的解调最短时间常数，解调带宽超过5MHz。
主要特征
返回列表页产品特点
.600 MHz操作频率
典型应用
﹒2个独立锁相单元
产品特征
﹒2个高性能信号发生器
标准模块光学参数
| 锁相操作模式 | |
|---|---|
| 内部参考模式 | 单相和双相锁相 |
| 外部参考模式 | 单相和双相锁相 |
| 自动参考模式 | 单相和双相锁相 |
| 三谐波频率模式 | 单基波频率和3个谐波频率(同时) |
| 多谐波频率模式 | 单基波频率和7个谐波频率(同时) 需要UHF-MF选件 |
| 任意频率模式 | 8个频率 需要UHF-MF选件 |
| UHF信号输入 | |
| 频率范围 | 直流– 600 MHz |
| 输入阻抗 | 50Q或1 MQ | 18 pF |
| 输入电压噪声 | 4 nV/Hz高于100 kHz |
| 动态储备 | 100 dB |
| 输入范围(AC+DC) | 士3.5 v |
| 输入全范围灵敏度 | 1 nV 至1.5 V |
| A/D转换 | 12位 1.8 GSa/s |
| UHF信号输出 | |
| 频率范围 | 直流-600 MHz |
| 输出范围 | "+150 mV 土1.5 V(高阻抗负载) |
| "-12.5 dBm 7.5 dBm (50Q负载) | |
| D/A转换 | 14位 1.8 GSa/s |
| 参考及毫微秒触发 | |
| 频率范围 | 10 Hz-600 MHz(外部参考) |
| 连接器 | 2双向 2输出 2输入 |
| 参考频率分辨率 | 6 uHz |
| 参考相位角分辨率 | 1.0 uR |
| 解调器 | |
| 频率范围 | 1 mHz - 600 MHz |
| 解调器数目 | 8双相 |
| LAN输出采样率 | 2 MSa/s(所有解调器总计) 64位满范围 |
| USB输出采样率 | 100 kSa/s(所有解调器总计) 64位满范围 |
| 辅助输出输出采样率 | 28 MSa/s(每个辅助输出) 16位 |
| 滤波器时间常数 | 30 ns - 76s |
| 滤波器带宽 | 80 uHz - 5 MHz |
| 滤波器斜率 | 6、12、18、24、30、36、42、48 dB/Oct |
| 辅助信号 | |
| 高速输出 | 4通道 ±10 V R Theta X Y或用户定义 |
| D/A转换器 | 16位 28 MSa/s |
| D/A模拟带宽 | 7 MHz |
| 高速输入 | 2通道 ±10 V |
| A/D转换器 | 16位 400 kSa/s |
| A/D模拟带宽 | 100 kHz |
| 连通性及其他 | |
| 主机连接 | 光纤以太网 10 Gbit/s(需要UHF-10G选件) |
| LAN/以太网 1 Gbit/sUSB 2.0高速 480 Mbit/s | |
| 前置放大器控制总线 | 2 ZCtrl(RJ45连接器)专有外围接口 |
| 数字I/O | 32位 50 MHz 一般用途 |
| 时钟 | 10 MHz 输入和输出 超高稳定性恒温晶体振荡器(OCXO) |
| 0.5 ppm误差(使用UHF-RUB选件后为0.00005 ppm) | |
| 一般 | |
| 尺寸 | 45 x 35 x 10 cm 17.7 x 13.6×3.9英寸 适于19英寸机架 |
| 重量 | 6.4 kg |
| 电源 | 100-240 V 50/60 Hz |
| 操作温度 | +5℃至+40℃ |
| 信号连接器 | 前板为BNC 后板为SMA |
| 个人电脑操作系统 | 32位和64位版本的Vista Windows 7、 Windows 8、Linux |
