4MHz锁相放大器│SR865A
SRS锁相放大器

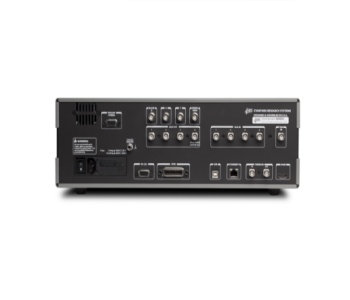

SR865A锁定放大器提供卓越的性能和卓越的价值。SR865A具有4 MHz的频率范围、1 us至30 ks的时间常数、极低噪声的前端放大器和现代直观的用户界面，是任何同步检测应用的理想选择。
主要特征
返回列表页产品特点
.1 mHz至4 MHz
典型应用
·触摸屏数据显示
产品特征
﹒1 us至30 ks时间常数
标准模块光学参数
| SR865A主要参数指标 | |
|---|---|
| 单通道 | |
| 电压输入 | Single-ended (A) or differential (A-B) |
| 灵敏度(output scale) | 1 nV to 1 v (voltage input) | 1 fA to 1 uA (current input) |
| 电压输入范围 | 10 mV to 1 v (peak). |
| 电流输入范围 | 1 uA or 10 nA(peak) |
| 最大输入 | 1 v (peak) or 1 uA (peak) |
| 输入阻抗 | |
| 电压输入 | 10 MO + 25 pF AC(1 Hz) or DC coupled |
| 电流输入 | 1 kQ or 100 Q to virtual ground |
| 增益精度 | ±1 (200 kHz) ±2 (to 4 MHz) 信号幅度必须小于输入范围的30。 |
| 噪声 | 2.5 nV/√Hz at 1 kHz (10 mV input range typ.) |
| 谐波失真 | "-80 dB (100 kHz) -60 dB (100 kHz) |
| 共模抑制比CMRR | 90 dB at 1 kHz(DC coupled 10 mV to 100 mV input range) |
| 动态范围 | 120 dB (typ) |
| 参考通道 | |
| 频率范围 | 0.001 Hz to 4 MHz specified. |
| 时基 | 10 MHz In/Out (phase locks the internal frequency to other SR865As.) |
| 输入阻抗 | 1 M2 or 50 Ω |
| 相位设置分辨率 | (360/232) degrees |
| 相位噪声 | |
| lnt. reference | 0.0001° rms at 1 kHz (100 ms 12 dB/oct) |
| Ext. reference (typ) | 0.001° rms at 1 kHz (100 ms 12 dB/oct) |
| 相位漂移(typ) | Sine Out to signal ln (200 mVrms) |
| 0.002°/c below 20 kHz (DC coupled) | |
| 0.02°C below 200 kHz | |
| 0.2°rRC below 4 MHz | |
| 谐波检测 | Detect at N x fref where N 99 and (N x fref) 4 MHz |
| Dual F reference | Detect at fdual l fint - fext l |
| All frequencies must be less than 4 MHz | |
| 斩波器参考 | SR865A drives SR540 Chopper (via Aux Out 4) to lock the chopper to fint |
| 解调器 | |
| DC稳定性 | Digital output values have no offset drift |
| 时间常数 | 1 us to 30 ks |
| 低通滤波 | Typical RC-type filters or advanced Gaussian/Phase-Linear filters |
| 滤波斜率 | 6 12 18 or 24 dB/oct rolloff |
| 同步滤波 | Available below 4 kHz |
| 谐波抑制 | -80 dB |
| 低延迟输出 | Rear-panel BlazeX output with 2 us delay (plus LPF rise/fall times). |
| 内部振荡器 | |
| 频率范围 | 1 mHz to 4 MHz specified |
| 频率精度 | 25 ppm + 30 uHz(with internal timebase) |
| 外部时基 | 10 MHz timebase input/output on rear panel |
| 频率分辨率 | 6 digits or 0.1 mHz (以较大者为准) |
| 信号输出 | |
| 输出 | Differential or single-ended |
| 输出阻抗 | 50 Ω source |
| 幅度 | 1 nVrms to 2 Vrms (差分 50Q).单端输出幅值减半;高阻抗输出幅值加倍 |
| 幅值分辨率 | 3 digits or 1 nV(以较大者为准) |
| DC偏移 | 士5 V differential or common mode |
| 偏移分辨率 | 3 digits or 0.1 mV (以较大者为准) |
| 输出限制 | 士6 V sum of DC offset and peak amplitude |
| 同步 | Logic level sync on rear panel (via BlazeX output) |
| 数据 | |
| 数据通道 | 显示和绘制4个数据通道(绿色、蓝色、黄色、橙色) |
| 数据源 | 可以为每个数据通道分配以下任何数据源: |
| X Y R Aux In 1 to 4 Aux Out 1 to 2 X noise Y noise Sine Out Amplitude | |
| Sine out DC Level Reference Phase or Reference Frequency | |
| 数据历史 | 所有数据源都以所有图表显示时间尺度持续存储 以随时显示任何数据源完整存储历史记录 |
| 偏移 | X Y and R may be offset up to :999 of the output scale |
| 扩展 | X Y and R may be expanded by ×10 or ×100 |
| 音频 | X and Y may be ratioed by Aux In 3.R may be ratioed by Aux In 4 |
| 捕获缓冲 | 1M点内部数据存储 1.25 MHz采样率存储(X)、(X和Y)、(R和9)或(X、Y、R和0) |
| 数据流 | 网口1.25 MHz的采样率实时流式传输(X)、(X和Y)、(R和日)或(X、Y、R和萎)数据 |
| 扫描 | fint、正弦输出幅度、正弦输出直流电平、辅助输出1或2。 |
| FFT | |
| 源 | Input ADC demodulator output or filter output |
| 记录长度 | 1024 bins |
| 平均 | Exponential rms |
| 输入与输出 | |
| CH1输出 | Proportional to X or R |
| ±10 V full scale thru 50 Ω | |
| CH2输出 | Proportional to Y or o |
| ±10 V full scale thru 50 Ω | |
| x& Y后面板输出 | Proportional to x and v |
| ±10 V full scale thru 50 Ω | |
| BlazeX | Low latency output of X ±2.0 V full scale or logic level reference sync output 50 |
| 辅助输出 | 4 BNC D/A outputs ±10.5 V thru 50 Q 1 mv resolution |
| 辅助输入 | 4 BNC A/D inputs ±10.5 V 1 mV resolution 1 M input |
| 触发输入 | TTL输入触发存储到内部捕获缓冲区 |
| 监控输出 | Analog output of the signal amplifier |
| HDMI | Video output to external monitor or TV 640 × 480 60 Hz |
| 时基I/O | 1 Vrms、10 MHz时钟 用于将内部参考频率与其他设备同步 |
| 通用 | |
| 接口 | IEEE488.2 RS-232 USB device and Ethernet. |
| USB flash | Front-panel slot for USB flash storage of screen shots and data |
| 前置功率 | 9-pin D connector to power SRS preamps |
| 功率 | 60 W 100/120/220/240 VAC 50/60 Hz |
| 尺寸 | 17”×5.25"×17"(WHL) |
| 重量 | 22 lbs. |
| 质保 | —年质保 |
