强度调制器|5/10/20GHz

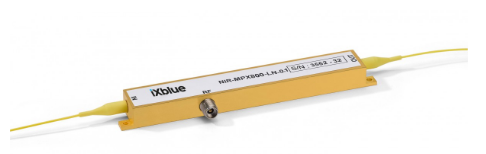

强度调制器(QT)
苏州纳创光电科技有限公司提供的钜酸理电光强度调制器，调制工作带宽贾盖近DC~20GHz，能适应-55C~70C宽温工作范围，满足温度中击机械振动和冲击等恶劣环境条件要求。具有体积小、重量轻、可靠性高环境适应能力强等特点。
主要特征
返回列表页产品特点
宽工作温度范围
产品特征
微波光子传输系统
标准模块光学参数
| 光性能参数 | |||||
|---|---|---|---|---|---|
| 参数名称 | 测试条件 | 单位 | 最小值 | 典型值 | 最大值 |
| 工作波长 | . | nm | 1525 | . | 1615 |
| 插损 | . | db | . | . | 4.5 |
| 光回损 | . | db | 45 | . | . |
| 消光比 | . | db | 20 | . | . |
| 光连接器 | FC/APC其他可选 | . | . | . | . |
| 电性能参数 | . | . | . | . | |
| 参数名称 | 测试条件 | 单位 | 最小值 | 典型值 | 最大值 |
| 3dB带宽 | . | GHz | . | 20 | 40 |
| 电回损 | . | db | . | . | ﹣10 |
| 输入三阶交调 | f 5GHz | db | . | 30 | . |
| RFin-10dBm | . | . | . | . | |
| RF半波电压 | 50KHz | v | . | 5.5 | 6 |
| BIAS半波电压 | . | . | . | 6.5 | 7 |
| 射频连接器 | Female K | . | . | . | . |
| 供电接口 | 绝缘子 | . | . | . | . |
| 环境适应性参数 | . | . | . | ||
| 参数名称 | 测试条件 | 单位 | 最小值 | 典型值 | 最大值 |
| 工作温度 | . | °c | ﹣55 | . | 70 |
| 储存温度 | . | °c | ﹣55 | . | 85 |
| 相对湿度 | . | 5 | . | 85 | |
| 最大额定参数 | |||||
| 参数名称 | 测试条件 | 单位 | 最小值 | 典型值 | 最大值 |
| 最大输入功率(射频) | . | dBm | . | . | 25 |
| 最大输入功率(光) | CW | mw | . | . | 100 |
| 光纤弯曲半径 | . | mm | 20 | . | . |
