主震荡功率放大SLD系统(MOPA)| Superlum

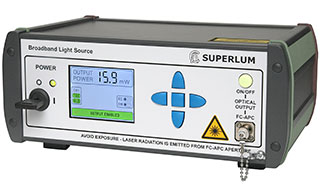

台式SLED光源
这是通过一种称为MOPA (主振荡器功率放大器)的特殊光学方案实现。下
图显示了MOPA方案的简化框图。作为主光源的中功率SLD提供6-10mW的
光功率，以850 nm为中心的10-20 nm相对较宽的光谱。通过隔离度高
于-25 dB的合适的光隔离器后,通过光谱匹配的半导体光放大器(SOA) 将
功率提高到50 mW的高水平。
主要特征
返回列表页产品特点
850nm中心波长
典型应用
光谱带宽10-20nm
产品特征
输出功率高达50mW
标准模块光学参数
| 型号/规格 | MOPA-SLD-850 Master Oscillator Power Amplifier slD System |
|---|---|
| 中心波长(nm) | 850+2 |
| 光谐带宽FWHM (nm) | 10-20 |
| 光谐纹波 | 296 |
| 输出功率 | 50mW (245mW) |
| 最大允许背反 | -10dB (10-feedback) |
| 输出功率稳定性 | ＜0.5 |
| 偏振消光比(PER) | 18dB (20dB典型值) |
| 光纤类型 | 康宁-PM850 |
| 偏振对齐 | 慢轴(快轴载止) |
| 光连接器 | FC/APC (2.0mm) |
| 工作模式(SLD/SOA) | 恒功率模式 |
| 启动控制 | (1) 手动模式: 前面板控制(2) 程控模式: a) TTL脉冲控制 b) RS-232接口控制 |
| 调制端口输入 | TTL: 0-5V |
| 调制端口连接器 | SMA |
| I/O接口 | R5-232 |
| 电源信息 | 110VAC.50-60HZ |
| 功耗 | 20W max |
| 热机时间 | 10min |
| 工作温度范围 | +15°C~+30°C |
| 存储温度范围 | 0-+40°C |
| 连续工作时间 | 16小时/天 |
| 市量 | 7Kg |
| 保护测试 | 开机软件保护 (详情联系我们) |
| 激光安全测试/保护 | 按键控制，远程互锁，手动复位，激光激活视觉只是，安全信息标签等 |
