集成式40-Gb/s DQPSK接收器
DPSK/DQPSK接收器

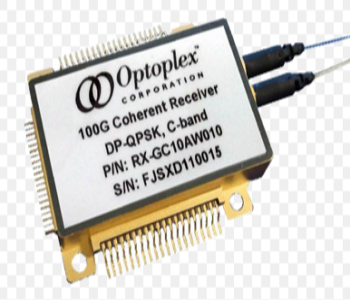

集成的DQPSK接收器将带有2对平衡光电二极管和2个线性TIA的光相位解调器(延迟线干涉仪或DLI)集成到单个蝶形封装中。与使用单独的DLI和单独的接收器的当前可用的离散解决方案相比，集成的DQPSK接收器消除了劳动密集型的光纤路由和耦合(在DLI和平衡接收器之间)以及歪斜控制。此外，集成的DQPSK接收器提供了更小的占位面积，适用于当今要求苛刻的高速转发器应用。
主要特征
返回列表页产品特点
﹒调谐速度快
典型应用
·低 PDPS和TDFS
产品特征
·高消光比
标准模块光学参数
| 参数 | Unit | Min | Typ | Max | Notes |
|---|---|---|---|---|---|
| 工作波长范围 | nm | 1525 | 1565 | ||
| FSR范围 | GHz | 21.9 or 28 | 可以定制 | ||
| FSR精度 | ±1 | ||||
| 信号速率 | GBaud | 22 | For 21.9 GHz FSR | ||
| 输入功率范围 | dBm | -3 | 10 | ||
| 消光比 | dB | 18 | 20 | ||
| 偏振相关相移(PDPS) | deg | 5 | |||
| 偏振相关损耗(PDL) | dB | 0.8 | |||
| 回损 | dB | 27 | |||
| 温度相关相移(TDFS) | GHz | 10 | 全工作温度范围 | ||
| 调谐时间常数1 | ms | 1 | |||
| 差分调谐时间常数2 | s | 1 | |||
| 可调范围3 | FSR | 1.5 0.5 | C-Tuner; D-Tuner | ||
| 串扰可调 | 5 7 | C to D; D to c | |||
| 可调电压 | Volt | 5 | |||
| 3dB截止频率 | GHz | 20 | 22 | ||
| PIN光电二极管带宽 | GHz | 20 | |||
| 电输出反射系数 S22[@22GHz] | dB | ＞10 ＞4 | DC - 20GHz 20-40GHz | ||
| 输出电压摆幅（差分) | mVp-p | 300 | 400 | 600 | |
| 偏移Skew | ps | 1 | |||
| 灵敏度 | A/w | 0.1 | 0.2 | 0.3 | |
| 差分跨阻放大器 | |||||
| 工作温度范围 | ℃ | -5 | 75 | ||
| 产品尺寸:4 | mm | 50 x 27 x 8.5 |
