连续波掺镜光纤放大器|Amonics
连续波掺镱光纤放大器

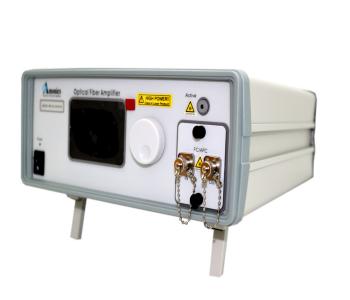

台式掺镜光纤放大器(YDFA)是Amonics专业产品,内部采用了高功率、高性能的半导体泵浦激光器，高稳定性的波分复用器(合束器)，以及高增益系数的掺镜离子光纤。产品具有高可靠性、高功率输出、高增益和低噪音的优点，是高功率YDFA系统的理想所选。
主要特征
返回列表页产品特点
.Turnkey设备
典型应用
-RS232/以太网接口通讯
产品特征
·高输出功率，单模光纤传输
标准模块光学参数
| 型号/系列 | 工作波长 | 饱和输出功率 | 输入隔离度 | 输出隔离度 | PDG | 控制模式 |
|---|---|---|---|---|---|---|
| AYDFA-18 | 1054-1074nm | +18dBm | ≥25dB | ≥25dB | ≤0.5dB | ACC APC AGC (optional) |
| AYDFA-20 | 1054-1074nm | +20dBm | ≥25dB | ≥25dB | ≤0.5dB | ACC APC AGC (optional) |
| AYDFA-23 | 1054-1074nm | +23dBm | ≥25dB | ≥25dB | ≤0.5dB | ACC APC AGC (optional) |
| AYDFA-27 | 1054-1074nm | +27dBm | ≥25dB | ≥25dB | ≤0.5dB | ACC APC AGC (optional) |
| AYDFA-30 | 1054-1074nm | + 30dBm | ≥25dB | ≥25dB | ≤0.5dB | ACC APC AGC (optional) |
| AYDFA-33 | 1054-1074nm | +33dBm | ≥25dB | ≥25dB | ≤0.5dB | ACC APC AGC (optional) |
| AYDFA-37-R | 1054-1074nm | +37dBm | ≥25dB | ≥20dB | ≤0.5dB | ACC APC (optional) |
| AYDFA-4O-R | 1060-1074nm | +40dBm | ≥25dB | ≥20dB | ≤0.5dB | ACC APC (optional) |
| AYDFA-43-R | 1060-1074nm | +43dBm | ≥25dB | ≥20dB | ≤0.5dB | ACC APC (optional) |
| 其他参数 | 掺镜光纤放大器-其他参数规格 | |||||
| 工作温度范围 | 0~+40℃ | |||||
| 存储温度范围 | -10~+70℃ | |||||
| 电源 | 90-240VAC 47-63Hz | |||||
| 台式尺寸 | 260(W) x 330(D)x 120(H) | |||||
| 2U机箱尺寸 | 485(W)x 515(D)x 90(H) or 485(W) x 360(D) x 90(H) | |||||
| 3U机箱尺寸 | 485(W)x 615(D) x 150(H) | |||||
| 机械安全控制 | 钥匙锁 BNC安全锁 紧急停止按钮[for Output Power 2w and 2U rackmount] | |||||
| 光功率健康 | 输入功率 输出功率[Output Power 0.5W] | |||||
| 程控端口 | DB-9 female (RS232) 控制软件RJ-45(TCP/IP Ethernet)(optional) | |||||
| 保护 | 输入功率损耗 输出功率保护[Output Power 0.5W] 泵浦激光过热保护 | |||||
| 光连接器 | FC/APC FC/UPC SC/APC SC/UPC | |||||
| 光纤 | HI 1060 |
