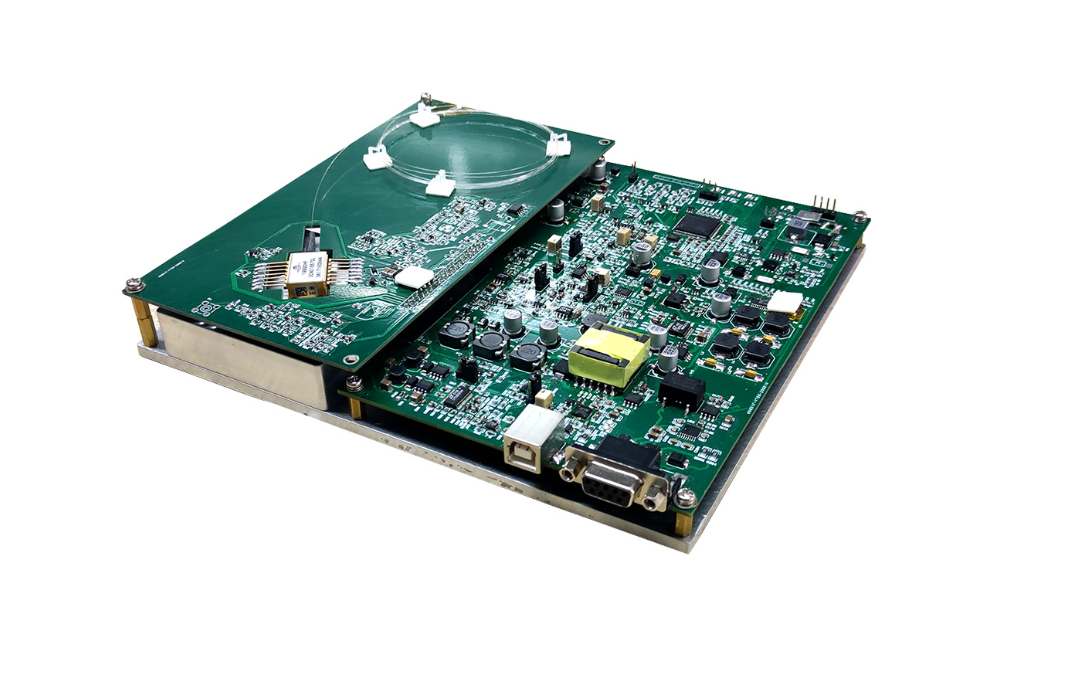

皮秒至纳秒激光二极管驱动│T-165系列
种子源驱动
T165激光脉冲发生器将具有快速上升和下降时间的边沿触发脉冲发生器集成到蝶形或TO封装的激光器中。2"x2”设计直接连接到标准的0.1“针距蝶形激光激光器，非常适合OEM在激光系统中使用。
主要特征
返回列表页标准模块光学参数
| 功能 | T165-系列 |
|---|---|
| 嵌入式脉冲发生器及激光器驱动 | |
| 触发输入 | LVTTL/LVCMOS 输入 |
| 最大输入触发信号:+2.5 volts | |
| 最小触发脉宽: | |
| T165-2:2.5 ns | |
| T165-12&T165-14:250 ns+脉宽变成设置 | |
| 触发速率: | |
| T165-2 : 0 to 200 MHz | |
| T165-12&T165-14: 0 to 2 MHz | |
| 传播延迟 | T165-2&T165-9 : 4 ns nominal |
| T165-12&T165-14:250 ns nominal | |
| 激光输出 | 脉冲电流可调范围:0-700mA，+2.5V |
| 散热器电流:~400 mA | |
| 平均激光电流:最大50mA | |
| 脉宽可调范围: | |
| T165-2: 300 ps to 2 ns nominal | |
| T165-12: 5 ns to 850 ns nominal | |
| T165-14: 5 ns to 850 ns nominal | |
| 上升/下降时间 | T165-2&T165-12:150 ps to 1 ns nominal |
| T165-14: 2.5 ns nominal (-14 version) | |
| 实际的上升/下降时间取决于激光器相关参数 | |
| 抖动 | T165-2:心 12 ps RMS |
| T165-12&T165-14: 120 ps RMS | |
| 控制 | 三个电位计或外部模拟信号可控制激光器:打开 关闭 脉宽 |
| 外部输入范围:0~+3V 10 KO load | |
| 偏置范围 | -1.2 V to +1.2 V nominal 阳极至阴级 公共接地 |
| 电源 | USB端口供电: +5V |
| 电流:300mA+激光器电流 | |
| J6 USB电源:高达700mA激光电流 | |
| 连接头 | LVTTL输入:SMB连接器 |
| 控制+电源: 10-pin 50-mil 2x5 ribbon header | |
| 监控输出: SMB连接器 | |
| Micro-B USB备用电源连接器 | |
| TEC PIN: 3-pin接头连接线(接插件 | |
| LED指示灯 | Orange POWER |
| 封装尺寸 | 2" x2"印刷电路板 |
